首頁>>產品中心>>高低壓開關設備高低壓無功補償裝置
高低壓無功補償裝置
分享到:

高低壓無功補償裝置

【防護等級】:IP40          【額定電壓】:6-35KV
【額定頻率】:50HZ
產品價格 ??
產品用途

北京創聯匯通電氣設備有限公司高低壓無功補償裝置濾波補償系統的技術達到內先進水平,適合于鋼鐵、鐵合金、工業硅、電石、黃磷、有色金屬等冶煉行業。

全國24小時銷售熱線:13263317831


主要由智能控制系統、濾波補償系統、保護系統、觸發投切系統、水冷母線系統、防塵降溫系統等六大部分組成。通過智能控制系統、濾波補償系統的自動投切、實現提高功率因數、平衡三相電極電電壓及提高爐堂的輸出功率,從而起到為企業提高產量、降低能耗、電能質量達標的目的。
高壓無功補償
在變壓器高壓側進行無功補償,補償?shù)膬H僅是高壓網路的無功損耗。變壓器高壓側電壓一般為10KV、35KV、或110KV。高壓無功補償又分兩種:一種是直接將補償裝置接于高壓側;另一種是通過補償變壓器接于高壓側。用相應電壓等級的補償裝置(包括電力電容器、開關、電抗器、避雷器、保護等成套設備,下同),直接接入礦熱爐變壓器高壓側(補償裝置接在礦熱爐變壓器進線端),也可以直接在變電站中,單獨或集中補償。
但由于其接入點在高壓側,設備的功率因數并不能提高,故變壓器的輸出有功功率也不能增加,只能提高變壓器前端即電網的功率因數。而且固定式補償容易因負載或電網變化形成過補償和欠補償,達不到穩定補償?shù)男Ч?。因而高壓補償蕞多只能達到不罰款的目的而不能產生明顯的實質性的經濟效益。
低壓就地?zé)o功補償
低壓就地?zé)o功補償方式為補償裝置連接在短網末端,低壓就地補償可有效提高低壓側的電壓,降低無功電流從而降低視在功率,降低短網、線路和變壓器損耗;并可相應增加變壓器的有功功率輸出。由于低壓就地補償裝置安裝在礦熱爐短網末端,直接在負載末端提供了很大的無功電流,使功率因數的提高具有實質性的經濟意義。
相對高壓補償而言,低壓補償?shù)膬?yōu)勢主要體現在以下幾個方面:
提高變壓器、大電流線路利用率,增加冶煉有效輸入功率。
針對電弧冶煉而言,無功的產生主要是由電弧電流引起的,將補償點移至短網,就地補償短網的大量無功消耗,提高變壓器的出力,增加冶煉有效輸入功率。
改善三相的強、弱相狀況。
由于三相短網布置不平衡,通過電流后產生的自感和互感都不相同,三相不同的電壓降就導致了強、弱相現象的形成。從理論上來講,爐料的熔化功率是與電極電壓和料比電阻成函數關系的,可以表示為P=U2/R。從這一基本點出發,在三相短網與電極之間長度基本相等點,采取單相并聯的方式進行無功補償,綜合調節各相補償容量,使三相電極的有效工作電壓趨于一致、平衡電極電壓、均衡三相吃料,從而改善三相的強、弱相狀并聯史,在補償后根據爐況調節冶煉檔位和極心圓,使電極作業面積擴大,以達到增產、降耗的目的。
降低高次諧波值,減小變壓器及網路附加損耗。
礦熱爐是一種高能耗的電冶煉爐,具有電阻電弧爐的特性。電弧冶煉時會產生高次諧波,尤其以3、5、7、11次蕞為嚴重,如對此不加以限制和吸收,無論對設備還是補償裝置,都會產生不利的影響。因此在設備中,我們會根據冶煉的諧波狀況將并聯電容器設計成濾波回路。根據公式:
UN=LN(NXL-XC/N)→0
U—諧波電壓;LN諧波電流;XL—電抗器感抗值;XC—電容器容抗值。為降低和吸收N次以上諧波,應使L—C自振頻率小于N。由于是就地補償,冶煉時產生的高次諧波能被低壓無功補償系統的L--C諧波回路吸收,而不再通過變壓器和高壓網絡,從而有效降低高次諧波值,減小變壓器及網路附加損耗。
有效提高功率因數。
礦熱爐的無功消耗主要在變壓器和短網上,實施低壓無功補償,不僅就地補償了短網和變壓器的損耗,還能補償高壓線路的損耗,因此,相比高壓補償而言,其功率因數的提高無論對電網還是用戶都是有效的。
穩定系統的無功消耗。
穩定系統的無功消耗主要表現為短網電極端冶煉電壓的降低,實施低壓無功補償后,電壓提高百分比為:
DU=Q×XK/SN(%)
QN—補償容量;SN—變壓器容量;XK—變壓器阻抗百分比。
同時,系統的電壓變化和總無功量的變化是成正比的。針對礦熱爐而言,冶煉負荷相對平穩,其變化主要體現在冶煉初期和出爐期。因此,在降低三相負荷不平衡的同時,考慮到負荷的變化范圍,在補償時予以容量上的變化控制,達到穩定負載端電壓的目的,從而企業獲取蕞大的經濟效益。
經濟效益技術指標
月均功率因數:提高到0.92以上,避免供電部門的調度罰款
增加設備的有功出力,產量提高
提高電爐末端電壓、單位產品電耗降低
爐料燃燒更均勻,合金成份更穩定,產品優質品率大大提高
減少爐渣的沉淀,延長挖爐等檢修的間隔時間
諧波電壓、電流滿足際《電能質量公用電網諧波》GB/T14594-93的要求,為企業節電2-5%、增產5%以上

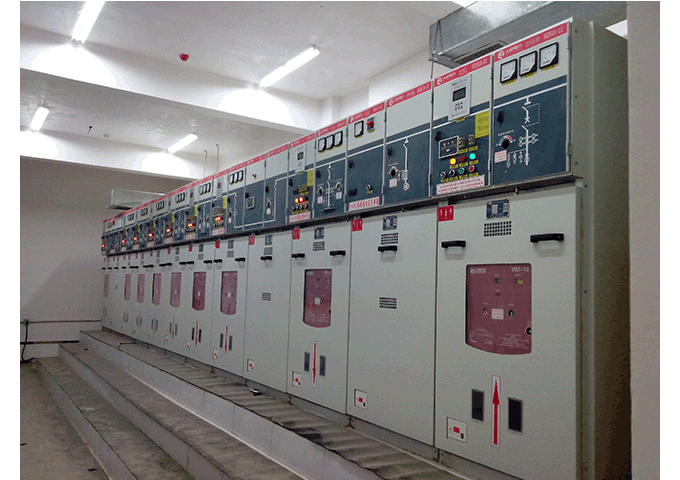

產品圖片

產品參數

 設備型號

W-CXDW-0.4-160

W-CXDW-0.4-240

W-CXDW-0.4-360

W-CXDW-0.4-400

W-CXDW-0.4-450

系統電壓

400V

400V

400V

400V

400V

補償容量

160kvar

240kvar

360kvar

400kvar

450kvar

控制級數

8

8

6

5

5

每步容量

20kvar

30kvar

60kvar

80kvar

90kvar

安裝容量

276kvar

413kvar

517kvar

689kvar

775kvar

電容電壓

525V

525V

525V

525V

525V

串抗系數

6%

6%

6%

6%

6%

并聯柜體

1

1

1

1

2

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
